P1_2 - ICT telefónica con cable de pares

Aquí estamos de vuelta con otro magnifico proyecto de TIPT.
Nos tocaba hacer intercambio de proyecto  que anteriormente ya habían realizado nuestros compañeros. Los que ahora teníamos que hacer el de pares;,en vez de pares trenzados, partíamos con una cierta ventaja, ya que los compañeros nos comentaron ciertos problemillas que se encontraron.

Insertadora a pleno rendimiento

El primero fue, como no, la manguera de 25 pares, se supone que para nuestra instalación se debería de usar manguera para interiores, mucho más flexible, porque si esa es para interiores la que se usa en exteriores debe de ser de acero valyrio.
Al retirar el primer tramo de recubrimiento ya se nos desperdigaron un poco los cables, no había manera de encontrar los pares, así que optamos por coger un nuevo trozo de cable y empezar de nuevo.

En el segundo intento ya fuimos con más cuidado y conseguimos emparejar los pares, aunque teníamos alguna duda con alguno, luego los verificamos con el polímetro.
A la hora de retirar los tramos de la cubierta para sacar los cables e ir conectándolos a las regletas también sufrimos algún apurillo, en el primer tramo además de cortar la cubierta nos llevamos un cable también, menos mal que solo fue uno y pudimos encontrar su par y que la distancia llegaba para conectarlo a la regleta, sino tendríamos que haber hecho un empalme. A partir de ahí fuimos con mas cuidado e intentando cortar el cable de varias formas, hasta que encontramos una forma de cortarlo ya en el ultimo corte que hicimos.

Una vez que tuvimos la manquera preparada conectamos los 25 pares siguiendo el código de colores de la aplicación ElectrDroid, en lo que seria nuestro punto de interconexión y fuimos repartiendo los pares entre los 4 puntos de distribución que teníamos, comprobando, cuando teniamos alguna duda con el polímetro si había continuidad y se correspondian los pares.

Comprobación de continuidad

Cuando terminamos de conectar todos los pares, nos pusimos con la red de dispersión de cable de  2 pares,
conectando un extremo del cable a la regleta de pares y en el otro extremo un conector hembra RJ45, que simularia nuestra roseta de terminación de red situada en el PAU.

A continuación nos quedaba hacer la red de interior de usuario con cable de pares trenzados, terminados en conector macho en un extremo conectado al PAU, y en el otro extremo un conector hembra para nuestro BAT.

Crimpando el conector RJ45 macho

Ya solo nos quedaba realizar la certificación de la red de cable de pares y la red de interior de usuario de cables de pares trenzados. Para la medición de resistencia óhmnica pusimos los contactos del polímetro en  los cables de par del panel de conexión que tenia conexión con PAU, al conector hembra del PAU le colocamos un conector macho RJ45 con un cable uniendo los dos contactos centrales, uniendo el circuito. Una vez cerrado el circuito el polímetro nos da la resistencia que ofrece.

Medición de resistencia óhmnica

 Luego medimos la resistencia de aislamiento,conectando las pinzas del medidor aislamiento a los pares que tenian conexión, esta vez sin el conector macho RJ45, para que no se produjera un cortocircuito,nos mostraba un resultado superior a 100 MΩ, que era el limite de la escala del medidor, suficiente para pasar la certificación.

 Para finalizar nos quedaba certificar la red de inerior de usuario de pares trenzados con el certificador de redes, conectando un certificador con conector RJ45 hembra en un extremo y otro macho en el otro extremo, como ya hicimos en el anterior proyecto de pares trezados.

 Enlace del protocolo de pruebas: Protocolo de pruebas

Ya solo me queda adjuntar la documentación generada:
Diseño y dimensionamiento
Presupuesto
 Y los esquemas de la instalación en Visio, que otra vez he tenido problemas con la versión 2016, por esoahi van 2 enlaces en 2 versiones distintas:
Esquema Visio 2010
Esquema Visio 2016
Quiza me haya faltado especificar más en el esquema que par del registro secundario va con que par del panel de conexión, (por ejemplo, el par blanco/azul de la segunda planta con que par blanco/azul del panel de conexión va, el de la regleta 1,3 o 6),  eso aparace ya especificado en el diseño y dimensionamiento, pero es que quedaba el esquema tan recargado que quedaba confuso.

PY1_2 - Sistema privado de telefonía con Netcom 4-8 en la planta 1ª de una residencia de estudiantes

Después de una primera toma de contacto con la anterior práctica de telefonía con la centralita netcom 4/8, ahora nos toca realizar una práctica que simula la configuración de la centralita para una residencia de estudiantes en la planta primera.

En este caso la residencia tendría con un teléfono y un fax en recepción, y en cada una de las seis habitaciones un terminal telefónico.

Las especificaciones del cliente son:

El teléfono de recepción:

-Podrá realizar llamadas salientes.

-Podrá contestar al portero automático y abrir la puerta.

-Tendrán restringidos los números que comiencen por 906, 903, 907 y llamadas al extranjero.

-Recibirá las llamadas de la línea L1 a través de un menú de operadora automática que dé la bienvenida a la residencia y permita derivar las llamadas a alguna habitaciones.

Fax:

-Podrá realizar llamadas salientes.

-Tendrán restringidos los números que comiencen por 906, 903, 907 y llamadas al extranjero.

-Recibirá las llamadas a través de la línea 2 y utilizará este enlace para enviar fax.

Habitaciones 1 a 6:

-Teléfono con posibilidad de realizar llamadas salientes

-Tendrán restringidos los números que comiencen por 906, 903, 907.

-Las llamadas de estos terminales solo se podrán cursar a través de las líneas 3 y 4.

- Las habitaciones tendrán  como número de extensión 1X, donde X es el nº de habitación.



Telefono "programador"

Una vez leído las especificaciones del proyecto nos pusimos manos a la obra.

Fuimos escribiendo cada una de las especificaciones en un papel y una vez que teníamos más o menos claro que tenía que hacer cada cosa, nos repartimos las tareas de qué tenía que buscar cada uno en el manual. Cuando uno finalizaba su tarea ayudaba a otro compañero con su tarea.

Cuando ya teníamos las instrucciones que nosotros creíamos correctas nos pusimos a programar la centralita. Un verdadero infierno, ya que algunos códigos nos dieron problemas, (al cambiar el tipo de línea se borraron parámetros de clase,...) con lo que optamos por resetear la centralita y comenzar de nuevo.

En el siguiente enlace está la secuencia de programación que empleamos.

Parametros de configuración





Probando la línea 1

En las especificaciones del proyecto se nos pedia configurar el teléfono de 6 habitaciones, pero como la centralita solo tiene 8 extensiones y necesitabamos otras 3, la 18 para el portero automático, la 17 para el teléfono de recepción, y para el fax optamos por quitar una extensión a una habitación, la 16, ya que al principio configuramos la extensión 18 para el fax y el portero y no sabíamos si podría haber conflicto. Con lo que al serían 5 habitaciones, pero como nuestra centralita tiene la extensión 12 averiada, se nos queda en 4 habitaciones. Al final cambiamos la configuración del fax, que estaba en la extensión 18 a la 16, pero se nos olvidó cambiarle la restricción de llamada internacionales, que se quedaron en la extensión 18.



Iniciando Putty para ver parámetros de configuración

Enlace a los parámetros de configuración de la centralita    Parámetros

El portero automático no conseguimos hacer que funcionara, no sonaba en la extensión receptora de la llamada del portero, la 17 (que aparece en los parámetros obtenidos mediante  Putty), pero no había manera, o se nos pasó algo de lo que no nos hemos dado cuenta o el portero estaba roto. Hasta que a otro compañero, que estaba probándolo en su centralita, le reventó el portero.. Si no estaba roto ahora seguro que ya si.

Enlace al esquema hecho en Visio Esquema de instalación

PY1_1 - ICT telefónica con cable de pares trenzados

Procedemos a realizar nuestro primer proyecto practico sobre una instalación de ICT telefónica, tomando como referencia el anexo II del RD 346/2011, y cumpliendo los siguientes objetivos:

1. Diseñar y dimensionar una red telefónica de cable de pares trenzados para una ICT
2. Instalar una red telefónica de cable de pares trenzados para una ICT.
3. Realizar el protocolo de pruebas exigido.
4. Realizar el esquema de la instalación.
5. Presupuestar la partida telefónica por unidades de obra.

1. Diseñar y dimensionar una red telefónica de cable de pares trenzados para una ICT.

En el siguiente enlace se puede acceder al documento de google en el que se ha realizado el diseño y dimensionamiento de la instalación del proyecto del edificio de 19 viviendas.

Diseño y redimensionamiento.

 2. Instalar una red telefónica de cable de pares trenzados para una ICT.

Para la realización de esta parte se usaron estos materiales:

• Panel de parcheo.
• 4 BAT´s dobles.
• 4 BAT´s simples.
• Cable de pares trenzados.
• Bastidor de montaje.

Montamos los BAT en el bastidor de la siguiente manera:

Los 4 de la izquierda corresponderían a 4 PAUs de 4 plantas diferentes, y los de la izquierda a las diferentes tomas de usuario de cada planta. Hicimos la conexin de cada PAU con el punto de interconexión con cables de pares trenzados con salida RJ45 hembra, en la posición de los pines A.

Esquema de la posición de los cables salida macho en configuración Tipo A



 Conectamos el extremo del cable con la insertadora (que ademas de insertar corta el exceso de cable), intentando destrenzar lo mínimo el cable de pares trenzado,ya que el destrenzado afecta a sus capacidades, siguiendo las indicaciones del panel de parcheo con la configuración en A.

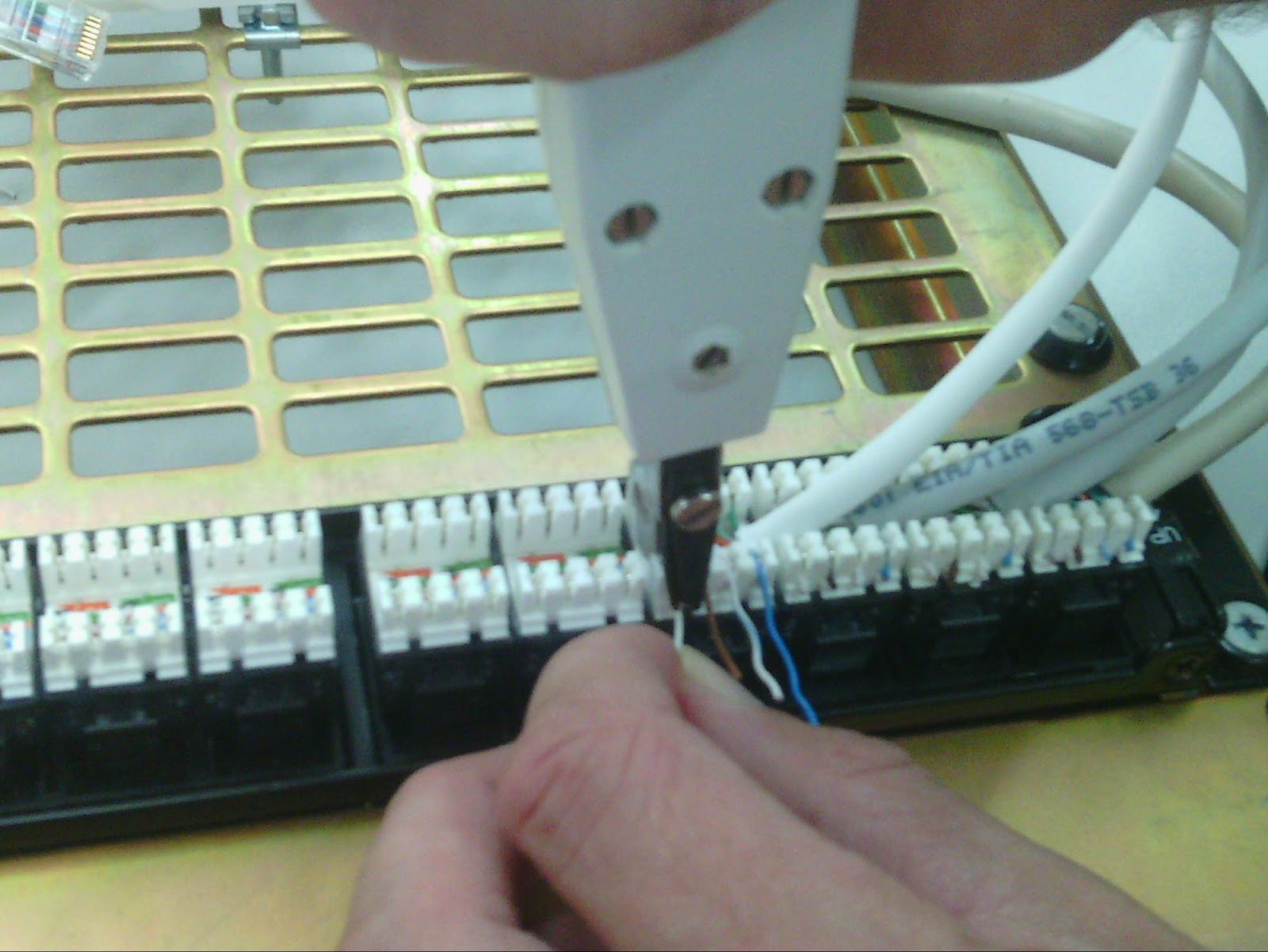

Insertadora en "acción"

 Detalle de conexiones en el panel de parcheo

Para la conexión del PAU con la toma de usuario creamos los cables de pares trenzados a medida,intentando destrenzar lo mínimo posible, en un extremo con toma RJ45 hembra, que seria la toma de usuario, y en el otro extremo con toma RJ45 macho, que se conecta al PAU. Para

 RJ45 Hembra

 Una vez que tuvimos todas las conexiones realizadas añadimos un multiplexor pasivo de 8 salidas en lo que seria la ultima planta, para realizar la conexión con el PAU tuvimos que crear otro cable con dos tomas RJ45 macho, una que va conectada al PAU y la otra a la entrada (Line in) del multiplexor. De las salidas (de la 1 a la 8) salen los cable con toma RJ45 macho en el multiplexor y RJ45 hembra que van a parar a los BAT.

 Una vez realizada toda la instalación realizamos la prueba de su funcionamiento conectandola a la centralita. Conectamos los telefonos a las tomas de usuario de cada una de las plantas, y las extensiones de la centralita a las tomas que tenian conexión del panel de parcheo, simulando una linea telefonica en cada BAT. Hicimos la comprobación realizando llamadas entre extensiones para ver si estaba correcta la instalación, ytodo estaba correcto, pudimos llamar desde un telefono a otro, de todas las extensiones, de la 11,13,14 y 15, que fue donde las conectamos, ya que la extensión 12 de la centralita esta averiada.

Despues de comprobar que la instalación funcionaba para telefonía hicimos la verificación de redes, porque puede ser que en telefonía funcione pero no para datos, ya que para voz solo se utilizan los 2 pines centrales, y pueden que halla algun fallo (cables cruzados, no exista conexión...) en cualquier otro pin que no afecte a la voz pero si a los datos, que utilizan los 4 pares.

Conectamos el verificador de redes con los adaptadores macho para realizar la comprobación de los cables que van desde el panel de parcheo (punto de interconexión) hasta el PAU.

Conectamos un terminal del verificador con adaptador macho en modo emisor en el panel de parcheo y otro terminal en modo receptor en su PAU correspondiente y verificamos, cuando termina de realizar la verificación nos muestra si pasa o no pasa los estandares de calidad y/o hay algun fallo en la conexión. y asi cada una de las conexiones desde el punto de interconexión hasta los PAU de cada planta.

Para verificar la red de interior de usuario, a un terminal le pusimos el adaptador hembra para conectarlo al extremo que se conecta al PAU y el otro terminal,con adaptador macho, en la toma de usuario. Y volvimos a repetir el proceso de poner un terminal en receptor y el otro en emisor y verificar cada una de las redes de interior de usuario.

Todas las lineas pasaron la verificación, y observamos los datos obtenidos de atenuacion para realizar el protocolo de pruebas.

Desmontamos el multiplexor pasivo antes de realizar la verificación, ya que no había para todos y podría hacerle falta a alguien , aunque no nos hizo falta para la verificación, ya que el multiplexor pasivo solo es para señal de telefonía y solo utiliza los pines centrales, con lo que el verificador no sirve para una linea que tenga un multiplexor,nos daría error siempre ya que no detectaria conexión en los demás pares.



 3. Realizar el protocolo de pruebas exigido.

 En el siguiente enlace se accede al documento del protocolo de pruebas  rellenado con los datos obtenidos. El verificador de redes esta configurada para categoría 5e, ya que la instalación esta montada con materiales con categoría 5e. En el protocolo se ha rellenado como si fuera una instalación de categoría 6 como dice el reglamento.

Protocolo de pruebas

 4. Realizar el esquema de la instalación.

Esquema de la instalación realizado con Microsoft Visio.



Aquí dejo los enlaces a los archivos de Visio, hay un archivo en la versión 2010 y otro en la de 2016, ya que la versión de 2016 me dio problemas al realizar el esquema. Cuando tenía el esquema casi finalizado se cerraba el programa al editar algunos elementos debido a alguna librería corrupta. Menos mal que pude abrirlo con la versión del 2010 y terminarlo, y luego lo abrí con la versión de 2016 para poder guardarlo en versión 2016

Plano versión 2010

Plano versión 2016

5. Presupuestar la partida telefónica por unidades de obra.

En el siguiente enlace se puede ver el presupuesto realizado para nuestra instalación de 19 oficinas en una hoja de cálculo de google.

Presupuesto
